設備概述

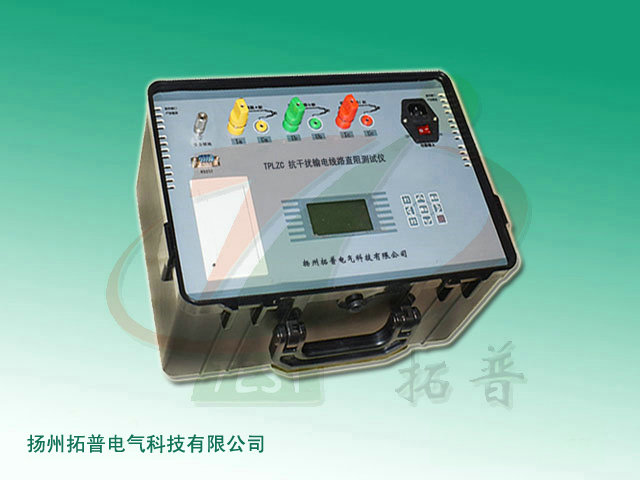

    TPLZC 抗干擾輸電線路直阻測試儀設計用于測量具有較高感應電壓及電流的高壓線路的直流電阻值。
    伴隨著電力建設的快速發展，電力線路的同桿架設和交叉跨越不斷增多，導致輸電線路相互間的感應電壓也會升高，對試驗人員和儀器儀表的安全構成嚴重的威脅；同時也給線路參數的準確測量帶來了強力的干擾。目前工頻參數采用異頻電源測試的方法已取得了良好的抗干擾效果，但具有較高感應電壓及電流的高壓線路直流電阻的準確測量問題一直未能有效解決，采用常規的測試設備根本無法測量，感應電壓、電流經常損壞測試儀器。
    線路的直流電阻測量是為了校核線路壓接頭質量及線路距離故障定位的基礎數據，也是評價線路施工質量的主要依據，但由于輸電線路間互感的影響，導致即使被測線路一端接地后，在另一端仍然可以測試較高的電磁感應電壓，對于此類線路如采用常規的測試儀器進行檢測，經常由于感應電壓的影響，導致測試數據嚴重偏差甚至損壞儀器，無法提供真實有效的測試結果。針對此問題，我公司經過大量的現場測試，結合現場實際情況研制出該抗干擾輸電線路直阻測試儀，使得困擾線路直流電阻測試的問題得以解決。

產生原因
1、由于被測線路與其他供電線路的同桿并架、平行、交叉跨越等因素，由于線路間的互感作用導致被測停電線路在一端接地后仍具有較高的電磁感應電壓，經過現場大量實測數據匯總分析，z大時單相對地電壓可達200V左右，相間電壓可達100V左右。
2、目前，測試線路直流電阻基本采用雙臂電橋、數字式直流電阻測試儀或直流電池（12V/24V）配合直流電壓表、直流電流表測試，消除交流干擾的具體做法是在測量端并接一個1000μF的無極性電容，用于直流電源隔離同時吸收交流電流，在電磁感應電壓低于2V時，電容可以起到一個良好的濾波作用，可以保證測試數據的準確性。
3、使用直流電橋或普通的數字式直阻儀進行測試，如果一旦測試線路的感應電壓超過2V，測量數據明顯偏大，高達50%以上，原因是交流干擾電壓疊加在直流恒流源上，導致在被測線路的直流壓降升高所致。當干擾電壓超過普通直流電阻測試儀器的開路電壓時（一般設備多為12V開路電壓），則會造成儀器的燒毀，損失很大。

功能特點
1、儀器主機采用高強度、高絕緣、耐磨硬塑密封箱，具有外形美觀，堅固耐用，防震性能好，絕緣等級高，方便現場搬運等特點。
2、儀器內置交流干擾抑制器具有很高的抗干擾能力，可抵御輸電線路工頻干擾電流達30A以上，相間電磁感應電壓達100V以上。
3、測試具有手動、自動兩種模式可選擇，測試完成后可將線電阻自動計算每相電阻，并將平均電阻折算到額定溫度（20℃）下，便于與標準值比對以校核線路對稱性，為線路距離故障查找提供準確數據，為驗證線路工頻參數的準確性提供佐證。
4、儀器主機內置32位高速處理器，具有強大的數據處理能力。
5、全中文簡體液晶顯示，內置熱敏打印機，可快速打印出所有測量數據。
6、儀器內部安裝避雷裝置及保護電路，具備完善的防雷擊、抗干擾等措施。

技術指標
1、測試z大電流及開路電壓：z大可達到8A/25V。
2、測量方式及電流輸出：
（1）自動：程序根據被測試品電阻自動加載z大測試電流。
（2）手動：選檔0.5A、1A、2A、4A、6A、8A。
3、儀器抵抗電磁感應電壓能力：
    儀器選擇“有干擾”測量方式時，測試端可抵御被測線路上的工頻電磁感應電壓范圍5～100V。
4、電阻測試范圍：
（1）0.5A：200mΩ～50Ω
（2）1A：100mΩ～25Ω
（3）2A：50mΩ～10Ω
（4）4A：20mΩ～5Ω
（5）6A：20mΩ～4Ω
（6）8A：20mΩ～3Ω
5、測試精度：無干擾：±（0.5%±5字）、有干擾：±（2%±10字）
6、工作環境：溫度：-20～50℃、濕度：≤90%RH
7、儲存環境：溫度：-30～60℃、濕度：≤95%RH
8、工作電源：AC 220V±10%、50Hz

友情提醒：購置輸電線路檢測儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
