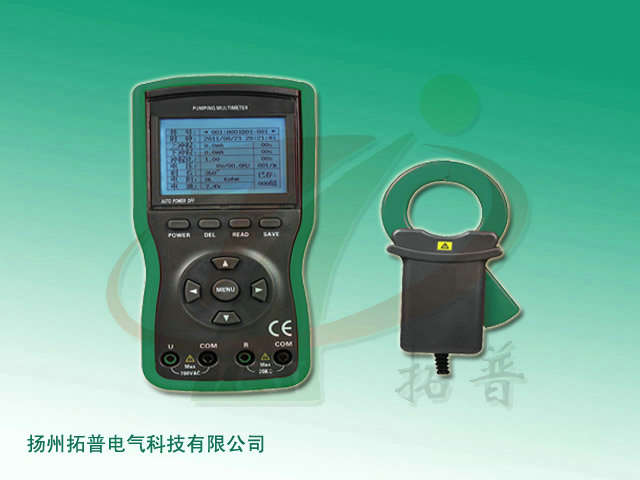

名稱：抽油機巡更測試儀
型 號：ETCR4800
ETCR4800 抽油機巡更測試儀（抽油機多用表）可同時測量油田的用電參數：交流電流、電壓、頻率、電壓電流間相位、通斷電阻值、抽油機上下沖程的電流、沖程比、上下沖程時間、每分鐘的沖程次數，從而判別抽油機的工作狀況，為用電檢查人員、油田抽油機調試人員、工程技術人員、電工、采油工、計量人員在現場對抽油機井的電參數電平衡進行隨時監測，提供一種安全、準確、便捷的油田儀表。
詳細介紹
產品簡介
ETCR4800 抽油機巡更測試儀（抽油機多用表）是一款專為油田現場測試研制的全自動、多功能、數字式、智能型儀表，具有高精度、高穩定、低功耗、使用方便等特點。可同時測量油田的用電參數：交流電流、電壓、頻率、電壓電流間相位、通斷電阻值、抽油機上下沖程的電流、沖程比、上下沖程時間、每分鐘的沖程次數，從而判別抽油機的工作狀況，為用電檢查人員、油田抽油機調試人員、工程技術人員、電工、采油工、計量人員在現場對抽油機井的電參數電平衡進行隨時監測，提供一種安全、準確、便捷的油田儀表。
ETCR4800抽油機多用表精心設計制作外殼模具，配有防振、防滑、高絕緣護套，采用240×160 dots LCD顯示器，所有被測參數同屏顯示，一目了然。儀表配有DC充電接口及RS232接口，可存儲1000組數據，通過系統軟件上傳所存數據到電腦，便于查詢，實現歷史數據查詢、讀取、分析、保存、報表、打印等。同時，儀表還具有管理員設置功能，密碼進入，包括時鐘設置、井號設置、密碼設置。
技術指標
1、功 能：同時測量油田的用電參數：交流電流、電壓、頻率、電壓電流間相位、通斷電阻值、抽油機上下沖程的電流、沖程比、上下沖程時間、每分鐘的沖程次數
2、電 源：DC7.2V（1.2V 6節5號可充電電池）
3、鉗口尺寸：圓口形電流鉗：35mm×40mm
4、量 程：電壓：AC 0V～700V
電流：AC 0.0mA～300A
相位：0°～360°
電阻：0.00Kohm～20.0Kohm
頻率：10.0Hz～70.0Hz
5、分辨力：電壓：AC 1V
電流：AC 0.1mA
相位：1°
電阻：10ohm
頻率：0.1Hz
6、精 度：電壓：±(1.5%rdg+3dgt)
電流：±(1.5%rdg+3dgt)
相位：±3°
電阻：±(2.0%rdg+3dgt)
頻率：±(2.0%rdg+3dgt)
7、測相位頻率幅值 電壓：30V～700V
8、電流：30mA～300A
9、井號數量：100號
10、數據存儲：1000組
11、RS232接口：RS232接口，所存數據上傳電腦，便于分析管理數據，通過軟件編輯井號
12、通 訊 線：RS232通訊線，長1.8米
13、井號設置：15位代碼，可以通過儀表或上位機軟件編輯井號
14、時鐘功能：有
15、背光功能：有，適合昏暗場所及夜間使用，不操作儀表3分鐘后將自動關閉背光
16、自動關機：開機后15分鐘內不操作儀表將自動關機
17、功 耗：背光燈開啟最大耗電50mA
背光燈關閉儀表耗電30mA
18、顯示模式：LCD顯示，240dots×160dots
19、儀表尺寸：長寬厚：196mm×92mm×54mm
20、檢測速率：約2秒/次
21、電池電壓：儀表適時顯示電池電壓，當電池電壓低于6.5V時，電池電壓低符號顯示，請及時充電
22、儀表質量：約1kg(含附件)
23、測試線長度：1.5m
24、電流鉗線長：2m×φ5mm
25、工作溫濕度：-20℃～40℃；80%Rh以下
26、存放溫濕度：-10℃～60℃；70%Rh以下
27、輸入阻抗：測試電壓輸入阻抗為：2MΩ
28、耐 壓：儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
29、絕 緣：儀表線路與護套外殼之間≥100MΩ
30、結 構：雙重絕緣，帶絕緣防振護套
31、適合安規：IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
32、隨機附件：主機：1件；電流鉗：1件；測試線：4條；RS232數據線：1條；軟件光盤：1個；儀表箱：1件；充電器：1件；可充電電池：6節（1.5V 5號）

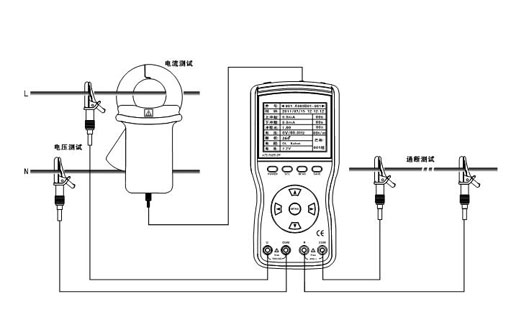

現場應用
ETCR4800 抽油機巡更測試儀（抽油機多用表）是一款專為油田現場測試研制的全自動、多功能、數字式、智能型儀表，具有高精度、高穩定、低功耗、使用方便等特點。可同時測量油田的用電參數：交流電流、電壓、頻率、電壓電流間相位、通斷電阻值、抽油機上下沖程的電流、沖程比、上下沖程時間、每分鐘的沖程次數，從而判別抽油機的工作狀況，為用電檢查人員、油田抽油機調試人員、工程技術人員、電工、采油工、計量人員在現場對抽油機井的電參數電平衡進行隨時監測，提供一種安全、準確、便捷的油田儀表。
ETCR4800抽油機多用表精心設計制作外殼模具，配有防振、防滑、高絕緣護套，采用240×160 dots LCD顯示器，所有被測參數同屏顯示，一目了然。儀表配有DC充電接口及RS232接口，可存儲1000組數據，通過系統軟件上傳所存數據到電腦，便于查詢，實現歷史數據查詢、讀取、分析、保存、報表、打印等。同時，儀表還具有管理員設置功能，密碼進入，包括時鐘設置、井號設置、密碼設置。
技術指標
1、功 能：同時測量油田的用電參數：交流電流、電壓、頻率、電壓電流間相位、通斷電阻值、抽油機上下沖程的電流、沖程比、上下沖程時間、每分鐘的沖程次數
2、電 源：DC7.2V（1.2V 6節5號可充電電池）
3、鉗口尺寸：圓口形電流鉗：35mm×40mm
4、量 程：電壓：AC 0V～700V
電流：AC 0.0mA～300A
相位：0°～360°
電阻：0.00Kohm～20.0Kohm
頻率：10.0Hz～70.0Hz
5、分辨力：電壓：AC 1V
電流：AC 0.1mA
相位：1°
電阻：10ohm
頻率：0.1Hz
6、精 度：電壓：±(1.5%rdg+3dgt)
電流：±(1.5%rdg+3dgt)
相位：±3°
電阻：±(2.0%rdg+3dgt)
頻率：±(2.0%rdg+3dgt)
7、測相位頻率幅值 電壓：30V～700V
8、電流：30mA～300A
9、井號數量：100號
10、數據存儲：1000組
11、RS232接口：RS232接口，所存數據上傳電腦，便于分析管理數據，通過軟件編輯井號
12、通 訊 線：RS232通訊線，長1.8米
13、井號設置：15位代碼，可以通過儀表或上位機軟件編輯井號
14、時鐘功能：有
15、背光功能：有，適合昏暗場所及夜間使用，不操作儀表3分鐘后將自動關閉背光
16、自動關機：開機后15分鐘內不操作儀表將自動關機
17、功 耗：背光燈開啟最大耗電50mA
背光燈關閉儀表耗電30mA
18、顯示模式：LCD顯示，240dots×160dots
19、儀表尺寸：長寬厚：196mm×92mm×54mm
20、檢測速率：約2秒/次
21、電池電壓：儀表適時顯示電池電壓，當電池電壓低于6.5V時，電池電壓低符號顯示，請及時充電
22、儀表質量：約1kg(含附件)
23、測試線長度：1.5m
24、電流鉗線長：2m×φ5mm
25、工作溫濕度：-20℃～40℃；80%Rh以下
26、存放溫濕度：-10℃～60℃；70%Rh以下
27、輸入阻抗：測試電壓輸入阻抗為：2MΩ
28、耐 壓：儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘
29、絕 緣：儀表線路與護套外殼之間≥100MΩ
30、結 構：雙重絕緣，帶絕緣防振護套
31、適合安規：IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
32、隨機附件：主機：1件；電流鉗：1件；測試線：4條；RS232數據線：1條；軟件光盤：1個；儀表箱：1件；充電器：1件；可充電電池：6節（1.5V 5號）
現場應用
