名稱：無線高壓變比測試儀
型 號：ETCR9500
ETCR9500 無線高壓變比測試儀突破傳統結構，專為測量高低壓一二次回路的電流、變比、漏電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用高壓檢測儀、低壓電流鉗、主機、高壓絕緣桿、監控軟件等組成，其無線傳送測試數據能穿透多層樓房障礙，直線傳輸距離達30米。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.00mA～1000A的電流或漏電流。 詳細介紹
產品簡介
ETCR9500無線高壓變比測試儀突破傳統結構，專為測量高低壓一二次回路的電流、變比、漏電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用高壓檢測儀、低壓電流鉗、主機、高壓絕緣桿、監控軟件等組成，其無線傳送測試數據能穿透多層樓房障礙，直線傳輸距離達30米。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.00mA～1000A的電流或漏電流。
電流鉗選用特殊合金，采用CT技術及磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。主機豪華藍屏LCD顯示，一目了然，同時具有超大存儲空間，能存儲3000組數據。監控軟件具有在線實時監控與歷史查詢功能，動態顯示，波形指示，變比、頻率指示、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、分析、處理、排序、擬合曲線、報表、打印等功能。
高壓檢測儀連接絕緣桿，可用于60KV以下的高壓線路電流測量、變壓器兩側電流大小、變比測試，在線電流監測，其專用高壓電流鉗通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測、電力稽查、野外電工作業等。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
技術規格
ETCR9500無線高壓變比測試儀突破傳統結構，專為測量高低壓一二次回路的電流、變比、漏電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用高壓檢測儀、低壓電流鉗、主機、高壓絕緣桿、監控軟件等組成，其無線傳送測試數據能穿透多層樓房障礙，直線傳輸距離達30米。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.00mA～1000A的電流或漏電流。
電流鉗選用特殊合金，采用CT技術及磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。主機豪華藍屏LCD顯示，一目了然，同時具有超大存儲空間，能存儲3000組數據。監控軟件具有在線實時監控與歷史查詢功能，動態顯示，波形指示，變比、頻率指示、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、分析、處理、排序、擬合曲線、報表、打印等功能。
高壓檢測儀連接絕緣桿，可用于60KV以下的高壓線路電流測量、變壓器兩側電流大小、變比測試，在線電流監測，其專用高壓電流鉗通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測、電力稽查、野外電工作業等。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
技術規格
|
功 能
|
高低壓一二次回路的電流、變比、漏電流在線測試監控；變壓器兩側電流大小、變比在線測試監控
|
|
電 源
|
DC6V 堿性干電池（1.5V AAA×4）
|
|
測試方式
|
鉗形CT
|
|
傳輸方式
|
無線傳輸，直線傳輸最大距離約300m
|
|
顯示模式
|
LCD：128dots×64dots；藍屏背光功能，適合昏暗場所
|
|
LCD尺寸
|
顯示域：44mm×27mm
|
|
儀表尺寸
|
主機：寬、高、厚75mm×170mm×30mm；高壓電流鉗：寬、高、厚76mm×255mm×31mm
低壓電流鉗：寬、高、厚170mm×70mm×38mm
|
|
鉗口尺寸
|
高壓測試儀：φ48mm
低壓電流鉗：φ30mm
|
|
采樣速率
|
約2次/秒
|
|
測量范圍
|
高壓檢測儀：0.0mA～1000A；低壓電流鉗：0.00mA～10A
|
|
分 辨 率
|
高壓測試儀：0.1mA；低壓電流鉗：0.01mA
|
|
換 檔
|
0.01mA～1000A全自動換檔
|
|
一次電流測試精度
23℃±3℃，80%RH以下
|
0.1mA～299mA: ±1%±5dgt
|
|
0.30A～49.9A: ±2%±5dgt
|
|
|
50.0A～199.9A: ±3%±5dgt
|
|
|
200A～600A: ±4%±5dgt
|
|
|
601A～1000A: ±5%±5dgt
|
|
|
二次電流測試精度
|
0.01mA～10.0A: ±1%±5dgt（23℃±3℃，70%RH以下）
|
|
數據存儲
|
3000組，按HOLD鍵保持數據并自動編號存儲（掉電或更換電池不會丟失數據）
|
|
線路電壓
|
60KV以下線路測試（必須帶5節絕緣桿操作）
|
|
數據保持
|
按HOLD鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持
|
|
數據查閱
|
按HOLD鍵+POWER鍵可以進入數據查閱模式
|
|
溢出顯示
|
超量程溢出功能：“OL A”符號顯示
|
|
無信號指示
|
當主機沒有收到發射信號時提示“無信號”
|
|
自動關機
|
開機15分鐘后，儀表自動關機，以降低電池消耗（可以取消自動關機功能）
|
|
電池電壓
|
當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池
|
|
儀表質量
|
2.8Kg（含絕緣桿和電池）
|
|
外界干擾
|
無特強電磁場；無433MHz同頻干擾
|
|
工作溫濕度
|
-25℃～45℃； 80%Rh以下
|
|
存放溫濕度
|
-10℃～60℃； 70%Rh以下
|
|
絕緣桿尺寸
|
φ32mm，1m/節（5節）
|
|
低壓電流鉗引線長
|
標準2米（可以根據現場距離加長，實現0～50米遠距離在線監控）
|
|
絕緣強度
|
高壓檢測儀：AC100kV/rms (第5節絕緣桿與高壓電流鉗鉗芯之間)
主機與低壓電流鉗：AC1000V/ rms
|
|
結 構
|
防滴漏Ⅱ型（高壓檢測儀）
|
|
隨機附件
|

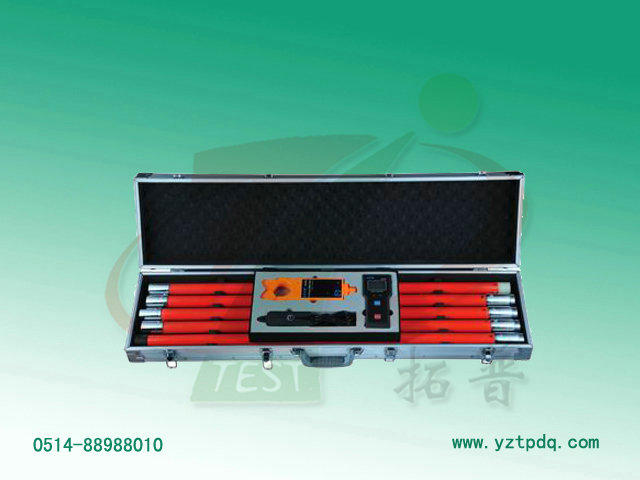

鉗表：1件；接收器：1件；電流鉗：1件；光盤：1件；RS232通訊線：1件；儀表箱：1件；絕緣桿（1米）：5個；電池（堿性干電池AAA）：8個
|
