- 變壓器損耗參數測試儀
){kind=small}

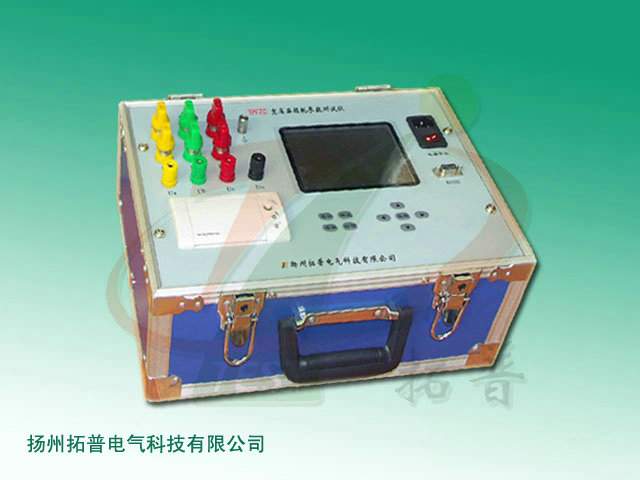

名稱：變壓器損耗參數智能測試儀
型 號：TPBZC
TPBZC 變壓器損耗參數智能測試儀是專門用于變壓器空載及短路損耗測量的智能儀器。該儀器內部采用先進的多A/D同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。該儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。完全滿足配電變壓器、變壓器空載損耗、負載損耗參數的測量。
詳細介紹
產品概述
TPBZC 變壓器損耗參數智能測試儀是專門用于變壓器空載及短路損耗測量的智能儀器。該儀器內部采用先進的多A/D同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。該儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。完全滿足配電變壓器、變壓器空載損耗、負載損耗參數的測量。
TPBZC變壓器損耗參數智能測試儀操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。
功能特點
1、空載損耗的測量
儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流，折算到額定電壓下且進行了波形畸變校正的空載損耗。
2、負載損耗的測量
TPBZC變壓器損耗參數測試儀可顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗。
3、三相變壓器單相的測量
可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。
4、損耗查詢功能：儀器內部存有行業規定的30KVA-2500KVA的非晶合金、S11、S9、S7、的空載電流百分比、空載損耗、阻抗電壓百分比、負載損耗，可根據變壓器的類型、變壓器的容量進行查詢。
5、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓電流互感器的變比，直接顯示施加的電壓、電流的值。
6、儀器大屏幕液晶顯示，可在同一屏幕顯示 三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。儀器中文菜單，中文提示，操作簡單。
7、儀器備有232接口，可通過數據線實現與計算機連機通訊，同時提供在計算機上運行的后臺數據管理軟件。
8、儀器自帶打印機，可打印顯示數據，內置存儲器，掉電不丟失，儀器可存儲20組數據。
9、日歷、時鐘功能,可進行時間校準。
技術參數
1、基本測量精度：
電壓、電流：0.2級
頻率：0.1級
功率：0.5級(cosφ>0.1)、1.0級(0.02<cosφ≤0.1)
2、電壓測量范圍：AC 0～750V
3、電流測量范圍：AC 0～75A
4、工作溫度：-10℃～50℃
5、環境濕度：10%～90%
6、工作電壓：AC 220V±15%
7、頻 率：50Hz±1Hz
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！咨詢熱線：0514-88988010
TPBZC 變壓器損耗參數智能測試儀是專門用于變壓器空載及短路損耗測量的智能儀器。該儀器內部采用先進的多A/D同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。該儀器電路設計精巧，思路獨特，使得其性能優越，功能強大，體積小，重量輕。完全滿足配電變壓器、變壓器空載損耗、負載損耗參數的測量。
TPBZC變壓器損耗參數智能測試儀操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。
功能特點
1、空載損耗的測量
儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流，折算到額定電壓下且進行了波形畸變校正的空載損耗。
2、負載損耗的測量
TPBZC變壓器損耗參數測試儀可顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗。
3、三相變壓器單相的測量
可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。
4、損耗查詢功能：儀器內部存有行業規定的30KVA-2500KVA的非晶合金、S11、S9、S7、的空載電流百分比、空載損耗、阻抗電壓百分比、負載損耗，可根據變壓器的類型、變壓器的容量進行查詢。
5、在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓電流互感器的變比，直接顯示施加的電壓、電流的值。
6、儀器大屏幕液晶顯示，可在同一屏幕顯示 三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。儀器中文菜單，中文提示，操作簡單。
7、儀器備有232接口，可通過數據線實現與計算機連機通訊，同時提供在計算機上運行的后臺數據管理軟件。
8、儀器自帶打印機，可打印顯示數據，內置存儲器，掉電不丟失，儀器可存儲20組數據。
9、日歷、時鐘功能,可進行時間校準。
技術參數
1、基本測量精度：
電壓、電流：0.2級
頻率：0.1級
功率：0.5級(cosφ>0.1)、1.0級(0.02<cosφ≤0.1)
2、電壓測量范圍：AC 0～750V
3、電流測量范圍：AC 0～75A
4、工作溫度：-10℃～50℃
5、環境濕度：10%～90%
6、工作電壓：AC 220V±15%
7、頻 率：50Hz±1Hz
友情提醒：購置儀器要選直接生產商的產品，產品質量及售后服務有保證！咨詢熱線：0514-88988010
