設備概述

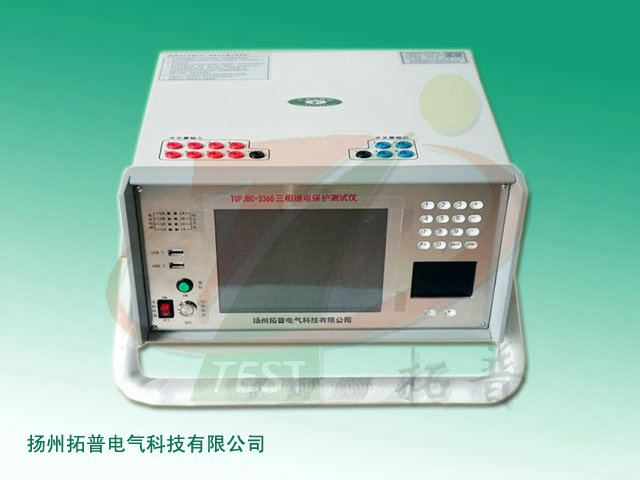

    TPJBC-3360 三相繼電保護測試儀既可對傳統的繼電器及保護裝置進行試驗，也可對現代微機保護進行試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便。該儀器采用不銹鋼面板，亞克力數字鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸，分辨率為800×600的TFT真彩顯示屏，使得單機整體操作方便自如，經久耐用。

功能特點
1、既可對傳統的繼電器及保護裝置進行試驗，也可對現代微機保護進行試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便。
2、具有標準的四相電壓，三相電流同時輸出，電壓125V/相，電流40A/相。三相電流并聯可達120A。
3、符合DL/T624-1997《繼電保護微機型試驗裝置技術條件》標準。
4、單機獨立運行，內置高性能工控機，主頻1.7GHz，內存2G，硬盤16G，運行Windows XP操作系統。
5、采用不銹鋼面板，亞克力數字鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸，分辨率為800×600的TFT真彩顯示屏，使得單機整體操作方便自如，經久耐用。
6、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
7、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
8、該三相繼電保護測試儀采用USB接口直接和PC機通訊，方便使用。
9、可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而提高了精度的穩定性。

技術指標
1、交流電流源：
    相電流輸出（有效值）  ：0～40A/相      精度：0.2%
    三相并聯輸出（有效值）：0～120A/三相同相位并聯輸出
    相電流長時間允許工作值（有效值）：10A
    每相z大輸出功率：420VA
    三相并聯電流z大輸出功率：900VA
    三并電流z大輸出允許工作時間：10s
    頻率范圍：0～1000Hz    精度：0.001Hz
    諧波次數：2～20次      相位：0～360°   精度：0.5°
2、直流電流源：
    電流輸出：0～±10A/相  300VA            精度：0.5%
3、交流電壓源：
    相電壓輸出（有效值）：0～125V/相        精度：0.2%
    線電壓輸出（有效值）：0～250V
    相電壓/線電壓輸出功率：75VA/100VA
    頻率范圍：0～1000Hz    精度：0.001Hz
    諧波次數：2～20次      相位：0～360°   精度：0.5°
4、直流電壓源：
    相電壓輸出幅值：0～±150V               精度：0.5%
    線電壓輸出幅值：0～±300V
    相電壓/線電壓輸出功率：90VA/180VA
5、開關量端子：
    開關量輸入端子：8對
    空 接 點：1～20mA，110V裝置內部有源輸出
    電位翻轉：0～6VDC為低電平
              15～250VDC為高電平
    開關量輸出端子：4對，空接點  遮斷容量：110V/2A，220V/1A
6、時間測量范圍：
    范圍：1ms～9999s       測量精度：1ms
7、體積重量：
    體積：365（mm）×400（mm）×195（mm）  約18kg
8、電源：
    AC220V±10%、50Hz、10A
