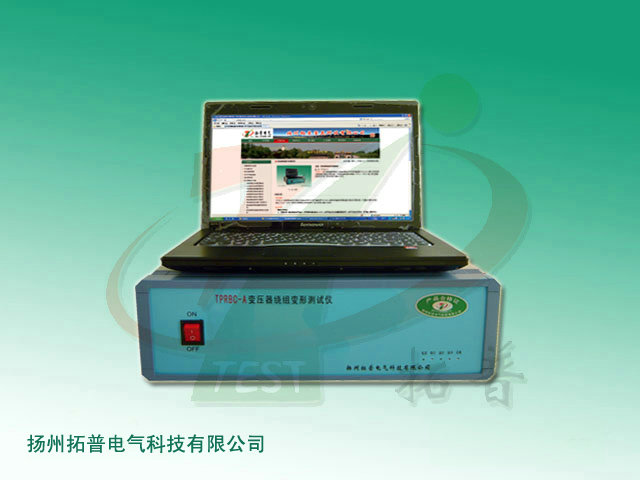

變壓器繞組變形綜合測試儀具有頻率響應法和低電壓短路阻抗法兩種測試方法，用兩種不同的方法對電力變壓器繞組進行測量，反映變壓器的繞組特性，更加準確地分析、診斷繞組變形情況。頻響法和阻抗法兩種設備合成，節省測試時間，提高工作效率。
系統由測量部分和分析軟件部分組成，分析部分由筆記本電腦完成，測量部分通過USB電纜與筆記本電腦連接。為方便用戶閱讀，所有與短路阻抗相關的部分統一編寫到說明書每個章節后半部分，在查閱時請注意。
1、主要技術特點
頻響法采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
頻響法測量速度快，對單個繞組測量時間3分鐘以內。
頻響法頻率精度非常高，精度高于0.001% 。
頻響法采用數字化頻率合成，頻率穩定性更高。
頻響法采用5000V電壓隔離、充分保護測試電腦。
頻響法可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
頻響法采用分析軟件功能強大，軟件、硬件指標滿足DL/T911-2004標準。
短路阻抗法不用外接調壓源，采用市電AC220V低壓電源，便可自動對變壓器的AB、BC、CA高壓繞組施加電壓，同步采集數據，自動計算出阻抗誤差百分比，測試結果非常直觀。
短路阻抗法適用于任意大小容量的變壓器的阻抗測試。
短路阻抗法測試過程中顯示測試電流、測試電壓的波形圖譜，方便實時監測測試情況。
短路阻抗法具有測量電感的功能。
短路阻抗法具有測量變壓器零序阻抗的功能。
采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。
采用數據庫保存測試數據，對測試數據的管理簡潔方便。
軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。
軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單，只有完成當前一步方自動彈出下一步所需菜單，更加方便。
2、主要技術參數
測量速度：單相繞組1.5分鐘-3分鐘
輸出電壓：Vpp-25V，測試中自動調整
輸出阻抗：50Ω
輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）
掃頻范圍：50Hz－2MHz 或 50Hz－10MHz（選配）
頻率精度： 0.001%
采集通道量化精度：14位
掃頻方式：線性或對數，掃頻間隔和點數可任意設置
曲線顯示：幅頻曲線（相頻曲線，選配）
測量動態范圍寬：－120dB～20dB
供電電壓：AC220V±10%
阻抗法測試電流：10A
阻抗法頻率：50Hz/60Hz
信息整理：揚州拓普電氣科技有限公司
